E+H電磁流量計
品牌：E+H系列
簡介：Proline Promag 10L 電磁流量計 流量計配備重量?jī)?yōu)化的傳感器，性?xún)r(jià)比高 Promag L作為多用途的標準傳感器，適用于水和污水行業，采用松套法蘭過程連接，安裝靈活，不受管道法蘭的安裝影

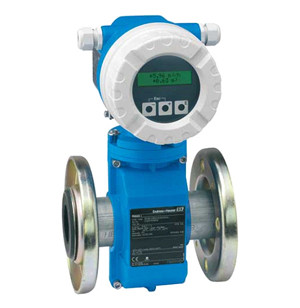

Proline Promag 10L 電磁流量計
流量計配備重量?jī)?yōu)化的傳感器，性?xún)r(jià)比高
Promag L作為多用途的標準傳感器，適用于水和污水行業，采用松套法蘭過程連接，安裝靈活，不受管道法蘭的安裝影響。結合滿足基本應用并能夠直接集成的Promag 10型變送器， Promag 10L在廣泛的用途中提供精確的液體測量。它是您******限度降低成本的優選解決方案。
電磁流量計 10LT4, DN1400
電磁流量計 10LT6, DN1600
電磁流量計 10LE0, DN2000
電磁流量計 10LE2, DN2200
電磁流量計 10LE4, DN2400
電磁流量計 10L32, DN32
電磁流量計 10L1Z, DN125
電磁流量計 10L65, DN65
電磁流量計 10LV3, AWWA 54"
電磁流量計 10LT8, DN1800 72"
電磁流量計 10LV5, AWWA 60"
電磁流量計 10LV9, AWWA 78"
電磁流量計 10LE1, AWWA 84"
電磁流量計 10LE3, AWWA 90"
電磁流量計 10LV6, AWWA 66"
電磁流量計 10L25, DN25 1"
電磁流量計 10L3H, DN300 12"
電磁流量計 10L3F, DN350 14"
電磁流量計 10L3S, DN375, 15"
電磁流量計 10L4F, DN450 18"
電磁流量計 10LT0, DN1000 40"
電磁流量計 10LV0, AWWA 42"
電磁流量計 10L3H, DN300 12"
電磁流量計 10L25, DN25 1"
電磁流量計 10L4H, DN400 16"
電磁流量計 10L6H, DN600 24"
電磁流量計 10L9H, DN900 36"
電磁流量計 10L8H, DN800 32"
電磁流量計 10LT2, DN1200 48"
電磁流量計 10L1H, DN100 4"
電磁流量計 10L2H, DN200 8"
電磁流量計 10L1F, DN150 6"
電磁流量計 10L2F, DN250 10"
電磁流量計 10L80, DN80 3"
電磁流量計 10L50, DN50 2"
電磁流量計 10L5H, DN500 20"
電磁流量計 10L40, DN40 1 1/2"
******測量誤差
體積流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)
測量范圍
9 dm3/min...162 000 m3/h (2.5 gal/min...1030 Mgal/d)
介質溫度范圍
PFA內襯：0...+80 °C (+32...+176 °F)
高溫型PFA內襯：–20...+50 °C (–4...+122 °F)
PTFE內襯：–20...+90 °C (–4...+194 °F)
******過程壓力
PN 16, Cl. 150
接液部件材質
內襯：聚酰胺、硬橡膠
電極：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金
優勢
降低了安裝成本-獨一無二的松套法蘭設計，安裝靈活（DN<350/14")
節能型流量測量-橫截面與管道一致，無壓損
免維護 - 無可動部件
經濟 - 為簡便運用和直接集成設計
操作安全 - 顯示模塊提供簡單易讀的過程信息
完全符合行業標準 - IECE/EN/NAMUR
應用領域
儀表特性
傳感器重量最多可減輕 30 %
公稱直徑：DN 25 ～ 2400 (1～ 90")
安裝開檔尺寸縮短，符合DVGW/ISO標準
兩行顯示，按鍵操作
一體化型或分離型
HART
雙向測量原理不受壓力、密度、溫度和粘度的限制
完全適用于水和污水行業的標準測量場合
特征和規格
液體
測量原理
電磁
產品標題
該流量計配備重量?jī)?yōu)化的傳感器，十分經濟。完全適用于水和污水行業中的標準應用。
傳感器特點
降低了安裝成本-獨一無二的松套法蘭設計，安裝靈活（DN<350/14")。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。傳感器重量最多可以減輕30 %。公稱口徑：DN 25...2400 (1...90")。
變送器特點
使用經濟：適用于簡單應用，直接集成。操作安全：顯示模塊提供簡單易讀的過程信息。完全符合行業標準：IEC/EN/NAMUR。兩行顯示，按鍵操作。提供一體式或分體式儀表。
公稱口徑范圍
松套法蘭；松套法蘭，成型鋼板：DN 25...300 (1...12")
固定法蘭：DN 350...2400 (14...90")
接液部件材質
內襯：聚酰胺、硬橡膠
電極：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金
測量變量
體積流量
******測量誤差
體積流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)
測量范圍
9 dm3/min...162 000 m3/h (2.5 gal/min...1030 Mgal/d)
******過程壓力
PN 16, Cl. 150
介質溫度范圍
PFA內襯：0...+80 °C (+32...+176 °F)
高溫型PFA內襯：–20...+50 °C (–4...+122 °F)
PTFE內襯：–20...+90 °C (–4...+194 °F)
環境溫度范圍
碳鋼法蘭：–10...+60 °C (+14...+140 °F)
不銹鋼法蘭：–40...+60 °C (–40...+140 °F)
傳感器外殼材質
DN 25...300 (1...12")：鋁合金AlSi10Mg，帶涂層
DN 350...2400 (14...90")：碳鋼，帶保護漆涂層
傳感器接線盒：鋁合金AlSi10Mg，帶涂層
變送器外殼材質
粉末壓鑄鋁
防護等級
一體式儀表：IP67，type 4X
分體式傳感器（標準）：IP66，type X
分體式傳感器（可選）：IP68，type 6P
分體式變送器：IP66/67，type 4X
顯示/操作
兩行顯示，按鍵操作
通過現場顯示單元和調試軟件設置
輸出
4...20 mA HART（有源）
脈沖/開關量輸出（無源 ）
輸入
無
數字通信
HART
電源
11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）
防爆認證
cCSAus
產品安全性
CE認證、C-Tick認證
計量認證和證書
在認證標定裝置上標定（符合ISO/IEC 17025標準）
衛生型認證和證書
飲用水認證：ACS、KTW/W270、NSF 61、WRAS BS 6920
